Быстроразъемные соединения (также называемые быстроразъемными соединениями) используются со строительными машинами для быстрой замены ковшей и навесного оборудования на машине.Они устраняют необходимость использования молотков для ручного выбивания и вставки монтажных штифтов для насадок.Их можно использовать на экскаваторе, мини-экскаваторе, экскаваторе-погрузчике и так далее.
Мы можем поставить четыре типа: гидравлический тип, двойной замок, наклонный тип и механический тип.

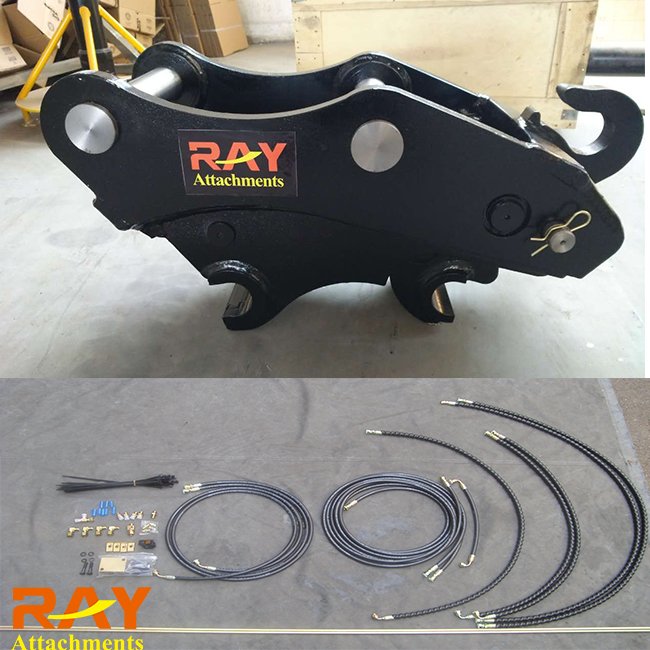

Информация о гидравлической быстрой сцепке
Преимущества
1. Превосходная мощность и высокая эффективность.
2. Максимальная производительность и надежность.
3. Сильнейшая прочность одного и того же класса продлевает срок его службы.
4. Простое и легкое обслуживание, меньшее время простоя.
Тип: Гидравлическая быстросъемная сцепка
Страна: Индонезия
Экскаватор: 6T
Тип: Гидравлическая быстросъемная сцепка
Страна: Объединенные Арабские Эмираты
Экскаватор: 3T
Тип: Гидравлическая быстросъемная сцепка
Страна: Шри-Ланка
Экскаватор: 20 т
1. Удобно и эффективно:
Быстроразъемное соединение RAY можно использовать на экскаваторе для замены принадлежностей (таких как гидромолот, рыхлитель, уплотнитель и т. захват, стрижка и т. д.)
легко и быстро, расширяя сферу использования экскаватора.Установка одной быстрой сцепки
экскаватор занимает всего 1 минуту, что повышает эффективность работы экскаватора.
2. Двойная система безопасности
Система защиты обратного клапана: установленный на каждом цилиндре предохранительный обратный клапан гарантирует, что быстроразъемное соединение
может работать, когда цепь и масляная цепь отключены.
Система защиты предохранительной булавкой: защита безопасности настраивается для каждого экскаватора в соответствии с различными
измерение.В случае выхода из строя цилиндра быстросъем может работать исправно.
3. Один дизайн корпуса
Повышение долговечности в 10 раз по сравнению с муфтами со сварными деталями
Спецификация гидравлической быстрой сцепки
| Модель | Единица | RQH-МИНИ | РКХ-02 | РКХ-04 | РКХ-06 | РКХ-08 | РКХ-10 | РКХ-17 | РКХ-20 |
| Подходящий перевозчик | T | <4 | 4-6 | 7-10 | 11-18 | 19-24 | 25-32 | 35-45 | 46-80 |
| Длина | мм | 306-475 | 534-545 | 600 | 765 | 924-944 | 983-1050 | 1006-1173 | 1215-1425 |
| Высота | мм | 230-268 | 307 | 310 | 388 | 492 | 574 | 558-610 | 622-780 |
| Ширина | мм | 175-242 | 258-263 | 270-280 | 353-436 | 449-483 | 543-568 | 606-663 | 640-740 |
| Расстояние между контактами | мм | 86-200 | 230-270 | 290-360 | 380-420 | 460-480 | 473-540 | 550-620 | 630-760 |
| Ширина руки | мм | 86-185 | 155-170 | 180-200 | 232-315 | 306-340 | 375-411 | 416-469 | 472-560 |
| Расстояние снаряжения | мм | 90-140 | 208-318 | 340-450 | 340-486 | 256-390 | 413-590 | 520-590 | 570-780 |
| Диаметр штифта | мм | 25-40 | 45-50 | 50 | 50-70 | 70-80 | 80-90 | 90-120 | 120-150 |
| Масса | кг | 60 | 100 | 110 | 250 | 500 | 650 | 850 | 1150 |
| Рабочее давление | кгс/см2 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 | 40-380 |
| Поток масла | л/м | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 | 10-20 |
Костюм для следующего экскаватора
| Экскаватор Бренд | Модель |
| КОТ | 307, Э70Б, 308ККР/Б/БСР, 311,312, Э110Б, Э120Б, 313К, М313К |
| ДУСАН | С75-В/СДС75, S130LC, S140LC, DX140 |
| ХИТАЧИ | ЭКС75/90/80У, AX90, УНО43, ЭКС100/120/135/130, УНО63, ZX75US, ЗС110/120/135/160 |
| ХЕНДАЙ | Р95/110/120/130/140 |
| IHI | 80NX, ИС75/75Ф/120 |
| JCB | 4СХ |
| КОБЛЕКО | СК60/80МСР/115СР/130УР/110/135 |
| КОМАТСУ | ПК100/120/130/138УУ/130-6 |
| МИЦУБИСИ | MS090/120 |
| СУМИТОМО | ЛС2600ФДЖ, Ш100/120/135 |
| Такеучи | ТБ68/175/070/70ФР |
| СОЛНЦЕ | 7.0, 9.0
|
Детали упаковки:
Видео о гидравлической быстрой сцепке
