РЭА4500
RAY Attachments

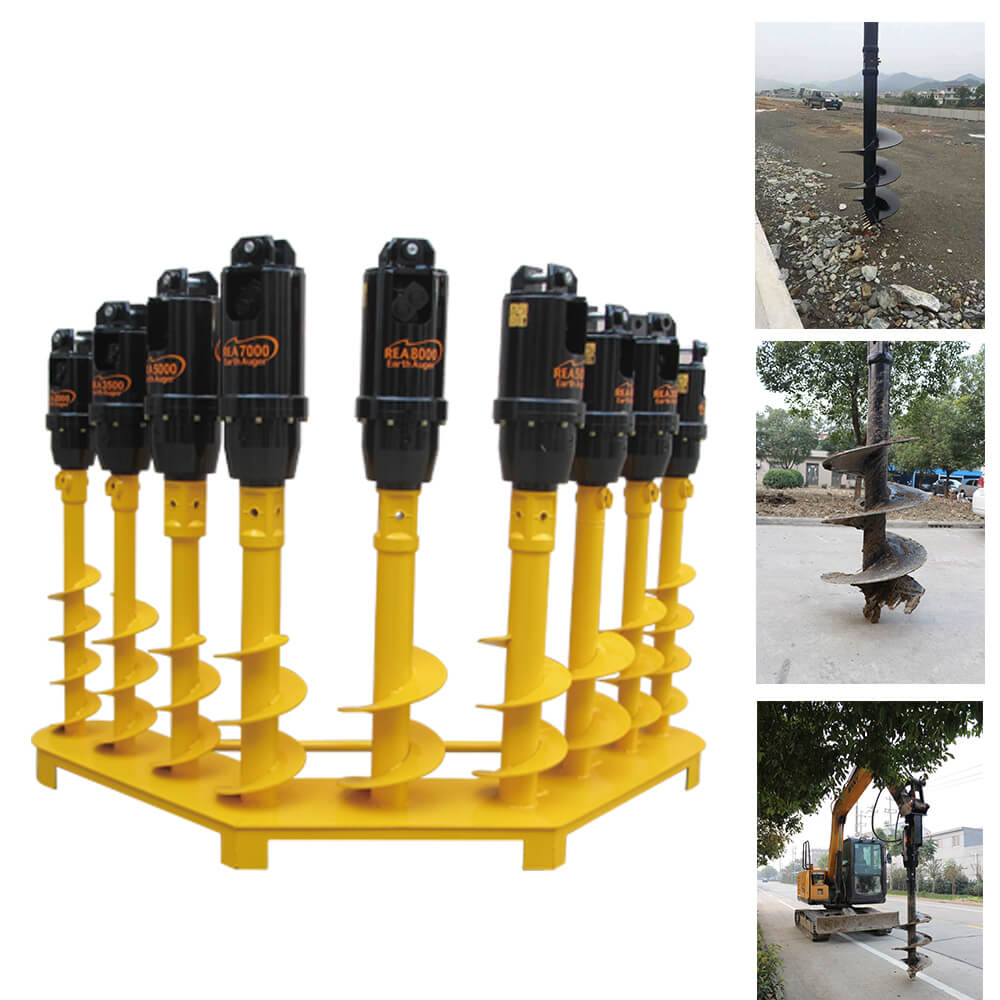

Несмотря на то, что эти модели шнековых приводов являются самыми маленькими в нашей линейке, они тщательно спроектированы и рассчитаны на длительный срок службы, обеспечивая ту же универсальность, спокойствие и качество продукции, которые вы ожидаете от всей нашей продукции.Разработанный для работы со всеми марками и моделями родительских машин и дополненный разнообразным навесным оборудованием, вы найдете земляной бур и навесное оборудование для любых ваших нужд.Благодаря универсальности, позволяющей легко переключаться между навесными приспособлениями в зависимости от выполняемой работы, вы можете быть уверены, что ваше RAY Земляной бур доставлю, снова и снова.
Шнековые приводы от REA5000 до REA8000 — идеальный выбор для небольших экскаваторов грузоподъемностью от 4,5 до 12 тонн.
Шнековые приводы от REA10000 до REA25000 — идеальный выбор для экскаваторов грузоподъемностью от 10 до 23 тонн.
Шнековые приводы от REA35000 до REA100000 — идеальный выбор для экскаваторов грузоподъемностью от 20 до 50 тонн.
Зафиксированные штифты капота позволяют приводу шнека соединяться с предохранительным штифтом.
Бренд Danfoss или Parker со стабильным качеством.Уровень удовлетворенности более 99,8%.
Уникальная планетарная коробка передач обеспечивает мощный крутящий момент со стабильным качеством.
Все приводы шнека в стандартной комплектации поставляются с высококачественными шлангами и адаптерами (за исключением более крупных агрегатов. QRC в комплект не входят).
Эффективность в основном относится к скорости вращения, которая зависит от потока масла в экскаваторе.На это также влияют различные условия труда и квалификация операторов.
У нас есть клиент, который может выкопать 1500 ям в день.Его экскаватор весит 6 тонн, имеет диаметр 350 мм и глубину 500 мм.Также клиенты используют 7-тонный экскаватор диаметром 700 мм и глубиной 1,8 м, всего 100 ям за 8 часов.
Модель | Единица | РЭА2000 | REA2500 | РЕА3000 | РЭА3500 | РЭА4500 | РЕА5000 | REA5500 | REA6000 | REA7000 | REA8000 |
Перевозчик | T | 1～2,5 | 1,5～3 | 2～3,5 | 2,5～4,5 | 3~5 | 4,5～7 | 5～7 | 6～8 | 7～10 | 8~12 |
Крутящий момент | Нм | ≤1871 | ≤2432 | ≤2877 | ≤3614 | ≤4499 | ≤5056 | ≤5910 | ≤6150 | ≤6931 | ≤8152 |
Давление | Бар | 205 | 205 | 240 | 240 | 240 | 240 | 240 | 240 | 240 | 240 |
Диапазон расхода масла | л/мин | 23~53 | 30～61 | 30～61 | 30～68 | 38～76 | 38～76 | 45～83 | 45～106 | 61～121 | 61～136 |
Скорость вращения | об/мин | 40～92 | 40～82 | 40～81 | 32～72 | 32～64 | 29～58 | 28～50 | 34～80 | 37～72 | 29～64 |
Гидравлический шланг | Дюйм | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 3/4 |
Выходной вал | мм | Ф65 | Ф65 | Ф65 | Ф65 | Ф65 | □75 | □75 | □75 | □75 | □75 |
Единица измерения | Кг | 54 | 54 | 71 | 71 | 71 | 108 | 108 | 110 | 112 | 115 |
Единица Высота | мм | 595 | 595 | 700 | 700 | 700 | 780 | 780 | 850 | 850 | 850 |
Единица Макс.Диаметр. | мм | 200 | 200 | 244 | 244 | 244 | 269 | 269 | 269 | 269 | 269 |
шнековая серия | мм | С4 | С4 | С4 | С4 | С4 | С5 | С5 | С5 | С5 | С5 |
Длина шнека | мм | 1200 | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1500 | 1500 |
Диаметр шнекаДиапазон | мм | 100～400 | 100～500 | 100～600 | 100～750 | 100～900 | 150～600 | 150～750 | 150～900 | 150～900 | 150～900 |
Модель | Единица | REA10000 | REA12000 | REA15000 | REA20000 | REA25000 | REA35000 | REA42000 | REA50000 | REA65000 | REA100000 |
Перевозчик | T | 10～13 | 13~17 | 13~17 | 13～20 | 15～23 | 20～45 | 20～45 | 20～45 | 20～50 | 20～50 |
Крутящий момент | Нм | ≤10778 | ≤11976 | ≤15046 | ≤19560 | ≤24949 | ≤35265 | ≤42318 | ≤47389 | ≤62197 | ≤103509 |
Давление | Бар | 240 | 240 | 240 | 240 | 240 | 310 | 310 | 320 | 350 | 350 |
Диапазон расхода масла | л/мин | 70～136 | 70～150 | 80～170 | 80～170 | 80～170 | 80～170 | 80～170 | 100-280 | 100-280 | 100-280 |
Скорость вращения | об/мин | 26～45 | 22～48 | 20～43 | 16～33 | 12～26 | 9～24 | 9～20 | 11~30 | 9~25 | 5~13 |
Гидравлический шланг | Дюйм | 3/4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 1/4 | 1 1/4 | 1 1/2 |
Выходной вал | мм | □75 | □75 | □75 | □75 | □75 | □110 | □110 | □110 | □110 | Шестигранник 150 |
Единица измерения | Кг | 167 | 167 | 167 | 270 | 270 | 440 | 440 | 470 | 490 | 1350 |
Единица Высота | мм | 930 | 930 | 930 | 1150 | 1150 | 1410 | 1410 | 1410 | 1450 | 2010 |
Единица Макс.Диаметр. | мм | 290 | 290 | 290 | 345 | 345 | 406 | 406 | 406 | 406 | 675 |
шнековая серия | мм | S6 | S6 | S6 | S6 | S6 | Пенсильвания | Пенсильвания | Пенсильвания | Пенсильвания | Пенсильвания |
Длина шнека | мм | 1750 | 1750 | 1750 | 1750 | 1750 | 2300 | 2300 | 2300 | 2300 | 2300 |
Диаметр шнекаДиапазон | мм | 150～900 | 150～900 | 150～1200 | 150～1200 | 150～1200 | 300～1500 | 300～1500 | 300-1800 | 300-1800 | 300-1800 |
RAY Earth Auger можно установить на экскаватор, погрузчик с бортовым поворотом, кран, экскаватор-погрузчик, Тракторы, телескопические погрузчики...
18 лет опыта OEM и ODM.
Мы можем предоставить профессиональные услуги OEM и ODM, такие как настройка вашего собственного цвета, бренда, упаковки и так далее.
Чтобы лучше обеспечить безопасность ваших товаров, будут предоставлены профессиональные, экологически чистые, удобные и эффективные услуги по упаковке.
1. Вопрос: В каком состоянии шнек выйдет из строя?
О: Неправильная эксплуатация приведет к поломке шнека.Во время работы шнек должен находиться вертикально относительно земли.Привод шнека большого типа имеет усиление для защиты шнека.
2. Вопрос: выпадет ли лезвие винта?
О: Нет, мы пока не выполнили это условие.
3. Вопрос: Какая коробка передач используется в приводе шнека?
A: Для передачи используется планетарная передача.Коробка передач используется для замедления скорости двигателя.
4. Вопрос: В каких условиях земляной бур может работать наиболее эффективно?
О: Эффективность зависит от скорости вращения.Скорость вращения зависит от расхода масла.Расход масла зависит от насоса экскаватора.
5. Вопрос: Сколько ям можно выкопать в условиях обычной земли за 1 минуту?
A: Различные состояния земли имеют разные ответы.От расхода и давления масла зависит, рыхлая ли земля.Например, чтобы вырыть яму диаметром 300 и глубиной 1,5 м в рыхлой земле, требуется 30 с.
6. Вопрос: Как долго следует менять зубья шнека?
О: Это зависит от состояния земли и рабочего времени.По отзывам покупателей, в рыхлой земле — 6 месяцев, в почве с мелкими камнями — 1-3 месяца.
7. Вопрос: Каково расстояние между двумя винтовыми лезвиями?
О: Это зависит от типа шнека и внешнего диаметра.
8. Вопрос: Каков материал винтового лезвия?
A: Легированная сталь Q345.
9. Вопрос: Почему выходной вал REA2000-4500 круглый, а REA5000-25000 квадратный?
A: Большой тип привода шнека имеет больший крутящий момент.Квадратный выходной вал может увеличивать трение и затруднять скольжение.
10. Вопрос: В каком состоянии привод шнека не работает.
Ответ: Шланг подсоединен неправильно.Проблема с экскаватором.Проблема с мотором.
11. Вопрос: Как насчет гарантии?
О: Мы предоставляем 18-месячную гарантию на наш привод шнека. (При правильной эксплуатации).
12. Вопрос: Сколько зубьев у шнека S4, S5, S6? По диаметру шнека?
О: Да, в зависимости от диаметра шнека.
13. Вопрос: Почему нельзя полностью сварить лезвие винта и шнек?
О: поскольку полная сварка приведет к деформации шнека.
14. Вопрос: Будет ли деформирован держатель зубов.
О: он будет носиться, но не деформируется.
15. Вопрос: Каков материал зубов и какая технология?
О: материал — вольфрам, а технология — кованая.
16. Вопрос: Сколько сальников имеет привод шнека.Через сколько нужно менять сальник?
A:4 сальник.В целом менять не надо.
17. Вопрос: Сальник должен быть заменен производителем?Или клиенты могут изменить его самостоятельно?
A: Все сальники в норме.Вы можете изменить его самостоятельно.
18. Вопрос: Почему из привода шнека течет масло?
О: могут возникнуть проблемы с сальником.
19. Вопрос: На какую машину можно установить привод шнека?
A: Экскаватор, кран и скиповый погрузчик.
20. Вопрос: Каков материал сцепного устройства?
Ответ: Q345.
21. Вопрос: Почему толщина лезвия винта отличается?Какая толщина центрального столба?Почему толщина центрального полюса разная?
A: Из-за различных типов шнековый брокер обеспечивает большой крутящий момент.
Толщина центрального столба: S4 6 мм, S5 8 мм, S6 12 мм.
22.Вопрос: Почему бы не сделать шнек длиннее, на 2-3 метра?
О: Мы можем это сделать, но его может не поднять.
