MCP/RP/CR
RAY ATTACHMENTS

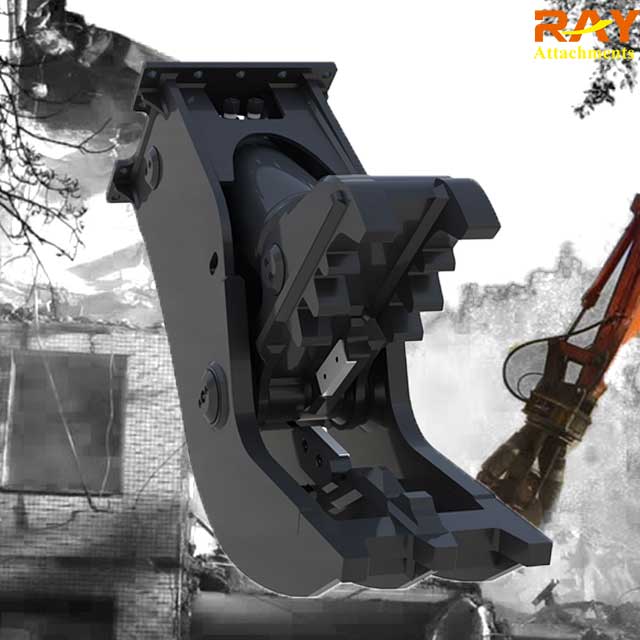

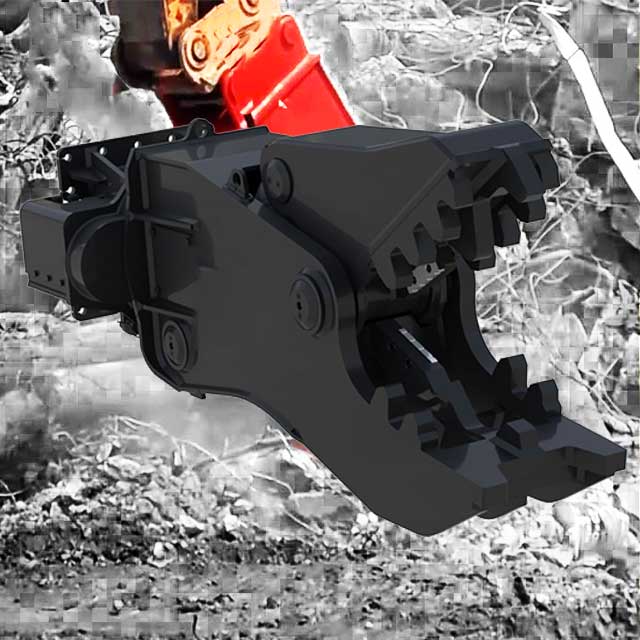

Мы запускаем его новую серию выделенного вращающегося пульверизатора. Это оборудование особенно эффективно для первичного и вторичного сноса, подходящего для высокого охвата и регулярного применения. Диапазон RP оснащен электростанцией, чтобы придать максимальную мощность при необходимости и уменьшения времени цикла, когда нагрузка не применяется.
Идеальное сочетание мощности через большой гидравлический цилиндр, компоненты высшего качества и стали высочайшего уровня, которые дают оптимальную прочность и устойчивые к износу.
Как показано ниже преимущества для гидравлического вращения луча.
Экскаватор гидравлическая дробилка
1. Гидравлическое вращение: прочное вращение обеспечивает точное расположение прикрепления в любой рабочей среде и в полной безопасности. Дробилка может быть поставлена с механическим вращением
2. Невероятная сила: благодаря работе двух мощных цилиндров, эта привязанность дает огромную силу для кончиков.
3. Централизованная система смазки.
4. Сборные челюсти: На профиле каждой челюсти есть фаска, которая увеличивает способность проникнуть в цемент.

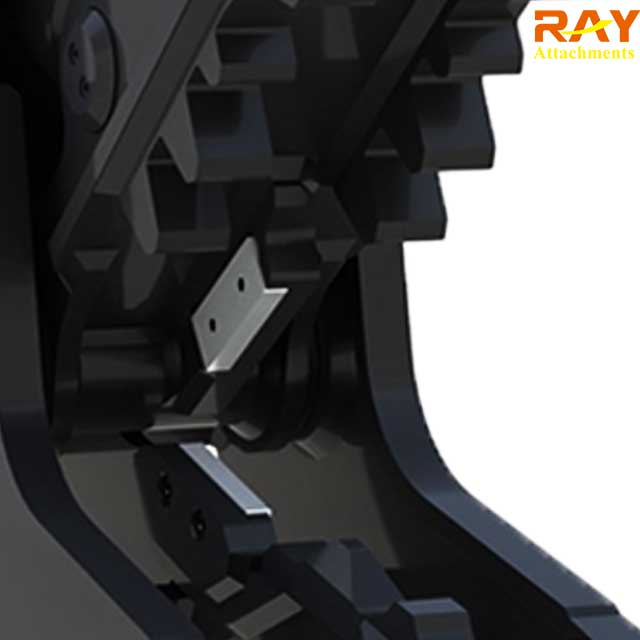

5. Лезвия: на каждой модели есть лезвия для резания.
Чтобы восстановить правильный профиль резки.
6. Скоровой клапан: все модели оснащены запатентованным скоростным клапаном, что при необходимости предоставляет повышенные результаты.
Сделать веса экскаватора, поток масла и рабочего давления вашего экскаватора.
Гидравлическая дробилка кр
| Элемент | CR5R | CR15R | CR20R | CR26R | |
| Вес экскаватора | [T] | 5-14 | 14-18 | 18-24 | 24-35 |
| Вес инструмента | [кг] | 530 | 1500 | 2100 | 2800 |
| Килин Сила | [T] | 50 | 100 | 132 | 157 |
| Сила в верхних кончиках F1 (передние зубы) | [T] | 34 | 64 | 84 | 92 |
| Сила в середине F2 ( середина лезвия ) | [T] | 51 | 99 | 127 | 142 |
| Сила резки F3 | [T] | 141 | 284 | 329 | 392 |
| Гидравлическое рабочее давление | 200-250 | 280-320 | 280-320 | 280-320 | |
| Поток масла | [l/min] | 50-90 | 130-150 | 180-320 | 220-250 |
| Тип вращения | / | 360 ° ч | 360 ° ч | 360 ° ч | 360 ° ч |
| Гидравлическое моторное максимальное давление масла | [бар] | 90-100 | 90-100 | 90-100 | 90-100 |
| Гидравлический поток моторного масла | [l/min] | 30-40 | 30-40 | 30-40 | 30-40 |
| Время закрытия при максимальном потоке нефти | [s] | 3.79 | 2,5 | 2,2 | 2,3 |
| Время открытия при максимальном потоке нефти | [s] | 2.31 | 2,5 | 3,7 | 4 |
| N ° циклов в минуту при максимальном потоке масла | [циклы/мин] | 9.8 | 12 | 10 | 9,4 |
| N ° оборотов в минуту при максимальном потоке нефти | [revs/min] | 9.8 | 12 | 11 | 11 |
| Hyd.ports Size Cylinder | / | ½ ' Sae | ¾ ' Sae | 1 ' SAE 6000 P.SI | 1 ' SAE 6000 P.SI |
| 6000 пса | 6000 пса | ||||
| Hyd.ports Размер вращения | / | ½ ' Газ | ½ ' Газ | ½ ' Газ | ½ ' Газ |
| Hyd.port Size Line Line | / | N, n | N, n | N, n | N, n |
| Скоростной клапан | / | НЕТ | ДА | ДА | ДА |
| Максимальный диаметр , чтобы быть вырезанным ** | [мм] | 36 | 50 | 58 | 63 |
| Длина лезвия | [мм] | 140 | 200 | 200 | 250 |
| Запасные детали смены | / | НЕТ | НЕТ | НЕТ | НЕТ |
| Автоматическая система смазки | / | НЕТ | НЕТ | НЕТ | НЕТ |
Гидравлическая дробилка MCP
| Элемент | Единица | MCP300 | MCP480 | MCP600 | MCP700 | MCP800 | MCP910 | MCP1000 |
| Вес экскаватора | (т) | 1,5-4 | 4-10 | 10-18 | 16-22 | 18-25 | 25-35 | 35-45 |
| Вес инструмента * | (кг) | 150 | 450 | 1000 | 1650 | 2050 | 2850 | 3800 |
| Цилиндр силы | (т) | 24 | 71 | 100 | 120 | 145 | 157 | 197 |
| Сила в верхних кончиках F1 (передние зубы) | (т) | 12 | 39 | 54 | 66 | 73 | 99 | 123 |
| Сила в середине F2 ( середина лезвия ) | (т) | 20 | 60 | 79 | 93 | 115 | 153 | 195 |
| Сила резки F3 | (т) | 41 | 130 | 155 | 222 | 196 | 276 | 348 |
| Гидравлическое рабочее давление | (бар) | 200-250 | 220-280 | 280-320 | 280-320 | 280-320 | 280-320 | 280-320 |
| Поток масла | (L/мин) | 30-60 | 80-100 | 100-180 | 100-180 | 180-220 | 220-280 | 280-320 |
| Тип вращения | Нет гниения. | Нет гниения. | Нет гниения. | Нет гниения. | Нет гниения. | Нет гниения. | Нет гниения. | |
| Время закрытия при максимальном потоке нефти | (с.) | 3,2 | 3,4 | 3,09 | 2.28 | 2,28 | 2,94 | 3,50 |
| Время открытия при максимальном потоке нефти | (с.) | 2,0 | 2,4 | 1,88 | 2.25 | 2,26 | 2,74 | 3,36 |
| N ° циклов в минуту при максимальном потоке масла | (циклы/мин) | 11,7 | 10,4 | 12,1 | 15 | 13,2 | 10,6 | 8,7 |
| Гид Цилиндр размера портов | / | 3/8'''sae 6000 P.Si | 1/2''Sae 6000 P.Si | 1 '' SAE 6000 P.SI | 1 '' SAE 6000 P.SI | 1 '' SAE 6000 P.SI | 1''1/4 Sae 6000 P.Si | 1''1/4 Sae 6000 P.Si |
| Скоростной клапан | / | НЕТ | НЕТ | Необязательный | Да | Да | Да | Да |
| Максимальный диаметр , чтобы быть вырезанным ** | (мм) | 15 | 25 | 50 | 50 | 55 | 60 | 65 |
| Длина лезвия | (мм) | 80 | 120 | 122 | 200 | 180 | 180 | 220 |
| Запасные детали смены | / | НЕТ | НЕТ | НЕТ | НЕТ | Да | Да | Да |
| Автоматическая система смазки | / | НЕТ | НЕТ | НЕТ | НЕТ | НЕТ | НЕТ | НЕТ |
Гидравлическая дробилка RP
| Элемент | Единица | RP10 | RP16 | RP18 | RP25 | RP35 | RP50 |
| Вес экскаватора | [T] | 10-18 | 16-23 | 18-26 | 26-32 | 32-45 | 45-60 |
| Вес инструмента | [кг] | 1050 | 1720 | 2000 | 2750 | 4300 | 5700 |
| Килин Сила | [T] | 89 | 100 | 145 | 158 | 172 | 215 |
| Сила в верхних кончиках F1 (передние зубы) | [T] | 49 | 55 | 71 | 83 | 109 | 137 |
| Сила в середине F2 ( середина лезвия ) | [T] | 73 | 85 | 112 | 129 | 178 | 222 |
| Сила резки F3 | [T] | 162 | 207 | 230 | 271 | 364 | 458 |
| Гидравлическое рабочее давление | [бар] | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 |
| Поток масла | [l/min] | 100-180 | 180-200 | 180-200 | 200-220 | 220-280 | 280-320 |
| Тип вращения | / | 360 ° гидравлический | |||||
| Гидравлическое моторное максимальное давление масла | [бар] | 190-200 | 90-100 | 90-100 | 90-100 | 100-115 | 100-115 |
| Гидравлический поток моторного масла | [l/min] | 10月 15日 | 30-40 | 30-40 | 30-40 | 30-40 | 30-40 |
| Время закрытия при максимальном потоке нефти | [s] | 2,22 | 2,78 | 1,36 | 2,28 | 2,94 | 3,50 |
| Время открытия при максимальном потоке нефти | [s] | 1,06 | 1,69 | 2,31 | 2,26 | 2,74 | 3,36 |
| N ° циклов в минуту при максимальном потоке масла | [циклы/мин] | 18,3 | 13,4 | 16,3 | 13,2 | 10,6 | 8,7 |
| N ° оборотов в минуту при максимальном потоке нефти | [revs/min] | 16,6 | 11,5 | 11,5 | 8,1 | 6,7 | 5,7 |
| Hyd.ports Size Cylinder | / | 3/4 '' Sae | 1 '' Sae | 1 '' Sae | 1 '' Sae | 1''1/4 Sae | 1''1/4 Sae |
| 6000 пса | 6000 пса | 6000 пса | 6000 пса | 6000 пса | 6000 пса | ||
| Hyd.ports Размер вращения | / | ½ '' газ | ½ '' газ | ½ '' газ | ½ '' газ | ½ '' газ | ½ '' газ |
| Hyd.port Size Line Line | / | Нн | Нн | Нн | Нн | Нн | Нн |
| Скоростной клапан | / | НЕТ | НЕТ | Да | Да | Да | Да |
| Максимальный диаметр , чтобы быть вырезанным ** | [мм] | н.д. | 50 | 55 | 61 | 66 | 69 |
| Длина лезвия | [мм] | 122 | 180 | 220 | 300 | 300 | 300 |
| Запасные детали смены | / | НЕТ | Да | Да | Да | Да | НЕТ |
| Автоматическая система смазки | / | НЕТ | НЕТ | НЕТ | НЕТ | НЕТ | НЕТ |
